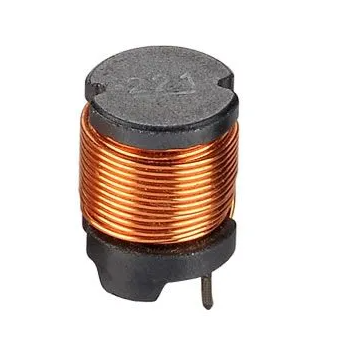

Trong công nghệ điện tử hiện đại, cuộn cảm có thể điều chỉnh đóng một vai trò quan trọng.Chúng được sử dụng rộng rãi trong các trường khác nhau, chẳng hạn như radio bán dẫn, tivi, hệ thống âm thanh, v.v ... Bài viết này sẽ xem xét sâu về các ứng dụng và cấu trúc bên trong của một số cuộn cảm có thể điều chỉnh thường được sử dụng.
Cuộn dao động trong đài phát thanh bán dẫn
Trong một đài phát thanh bán dẫn, cuộn dây dao động là một trong những thành phần cốt lõi.Cùng với các thành phần như tụ điện biến đổi, nó tạo thành mạch dao động của đài phát thanh.Chức năng của mạch này là tạo ra tín hiệu dao động cục bộ có tần số cụ thể, thường cao hơn 465kHz so với tín hiệu vô tuyến nhận được bởi mạch điều chỉnh đầu vào.Để cải thiện hiệu suất và giảm nhiễu, cuộn dây dao động thường được đặt bên trong tấm chắn kim loại.Cấu trúc bên trong của nó bao gồm ống lót nylon, lõi từ hình I, nắp từ và đế pin, v.v ... Các cuộn dây làm bằng vết thương dây men có độ bền cao trên lõi hình chữ I là phần chính.Tính năng độc đáo của nó là vị trí của nắp từ tính có thể được điều chỉnh bằng cách xoay, do đó thay đổi khoảng cách giữa nó và cuộn dây và đạt được điều chỉnh chính xác độ tự cảm.
Cuộn dây dao động ngang trong TV
Trong TV đen trắng sớm, vai trò của cuộn dao động ngang là rất quan trọng.Nó tạo thành một mạch dao động tự kích thích cùng với các thành phần của điện trở ngoại vi và các bóng bán dẫn dao động hàng.Mạch này có thể tạo ra tín hiệu điện áp xung hình chữ nhật với tần số 15625Hz, đây là cơ sở của chức năng hiển thị TV.Một đặc điểm đặc biệt của cuộn dây dao động hàng là có một lỗ vuông ở giữa lõi từ của nó để chèn núm điều chỉnh đồng bộ hàng.Bằng cách xoay núm điều chỉnh đồng bộ ngang, khoảng cách giữa lõi từ và cuộn dây có thể được thay đổi, do đó điều chỉnh độ tự cảm và đảm bảo rằng tần số dao động ngang ổn định ở 15625Hz.Quá trình này hoạt động chặt chẽ với mạch điều khiển tần số tự động (AFC) để đạt được dao động đồng bộ.
Cuộn dây tuyến tính trong TV
Việc áp dụng các cuộn dây tuyến tính nằm ngang trong tivi không thể bị bỏ qua.Nó là một cuộn dây có độ bão hòa từ tính phi tuyến đặc biệt có độ tự cảm giảm khi dòng điện tăng.Trong các bộ truyền hình, nó thường được kết nối trong chuỗi trong vòng cuộn dây lệch dòng.Chức năng chính của cuộn dây này là sử dụng các đặc tính bão hòa từ tính của nó để bù cho độ méo tuyến tính của hình ảnh, do đó cải thiện chất lượng hình ảnh.Các cuộn tuyến tính tuyến tính là vết thương với dây men trên một lõi tần số cao "I" hình ferrite "I".Ngoài ra, có những nam châm vĩnh cửu có thể điều chỉnh bên cạnh các cuộn dây.Bằng cách điều chỉnh vị trí tương đối của nam châm vĩnh cửu và cuộn dây, độ tự cảm của cuộn có thể được kiểm soát chính xác để đạt được bù tuyến tính của hình ảnh.
